碳纖維（CF）耗材進階教學

本篇文章將針對 PET-CF、PPA-CF、PPS-CF、PA6-CF 等高溫碳纖維耗材，分享提升列印品質與機械性能的實用技巧，包含表面品質優化、模型強度提升、支撐參數設定以及橋接列印注意事項，協助您充分發揮工程材料的性能優勢，獲得更穩定且可靠的列印成果。

提升表面品質

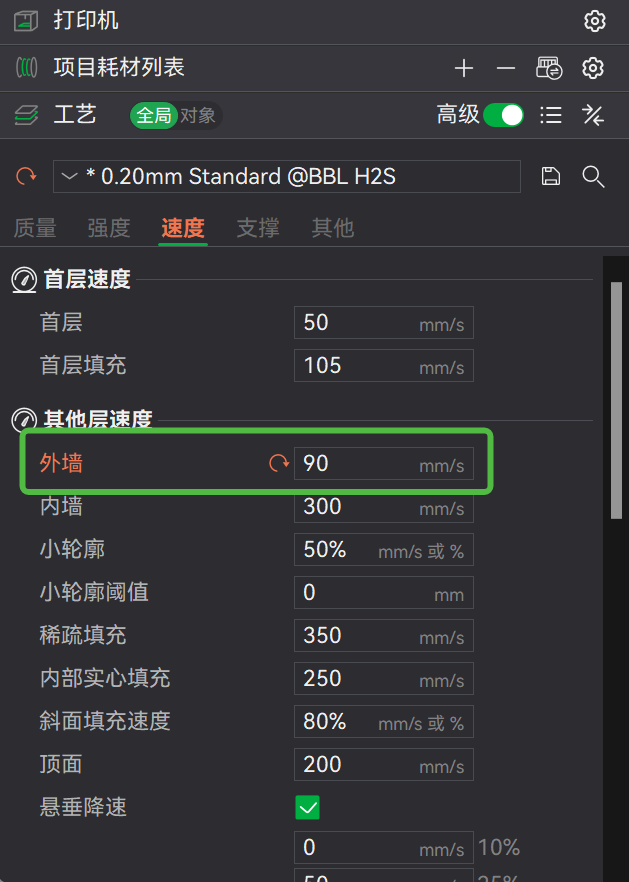

在列印高溫工程材料時，若要讓模型表面看起來更平滑、光澤更一致，關鍵在於控制外牆的列印速度，並避免速度忽快忽慢。建議整體列印速度不要超過 100 mm/s。

一般情況下，使用噴嘴對應的預設層高與速度設定即可獲得穩定且不錯的表面效果。如果遇到結構較精細或外觀要求較高的模型，可以適度降低速度，進一步提升表面細節品質。

另外，由於碳纖維與玻璃纖維材料較容易造成噴嘴堵塞，建議優先選用 0.6 mm 噴嘴，以降低風險並確保列印順暢。

常見耗材列印速度：

如何提升模型強度？

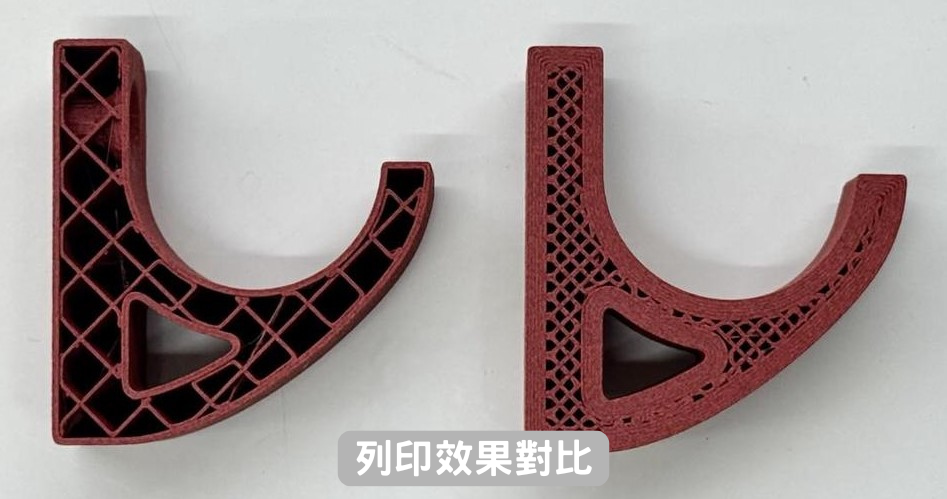

增加牆層數與稀疏填充密度

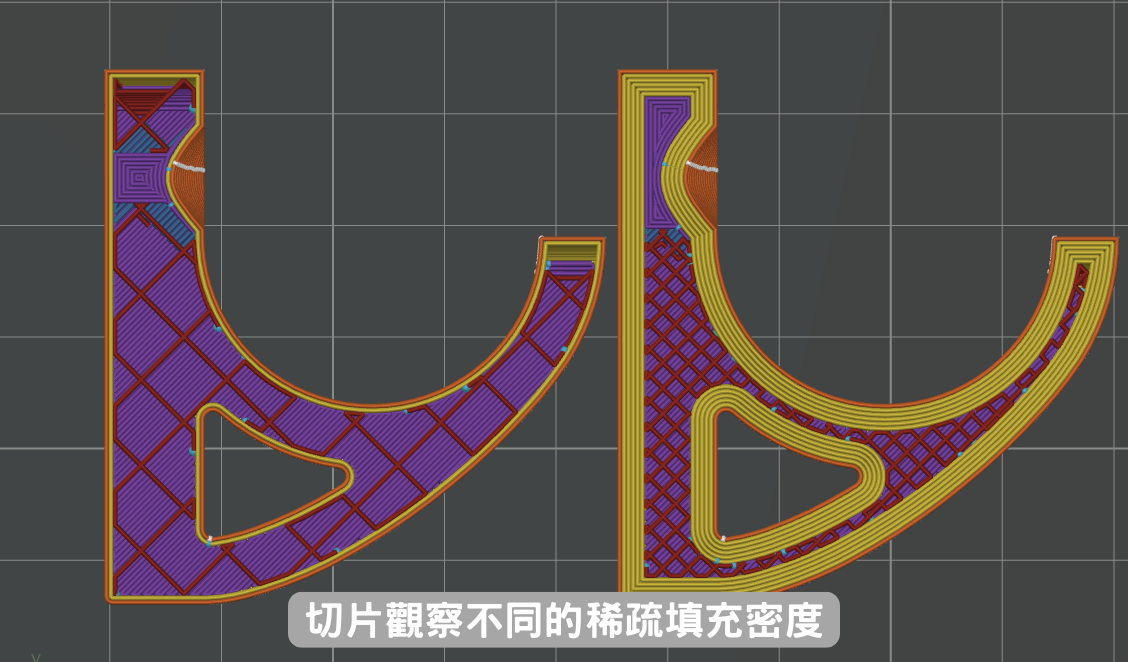

想讓模型更堅固，可以從牆層數與填充密度下手。建議牆層數不要超過 6 層，填充密度不要高於 50%，並使用螺旋型填充方式，能在強度與列印穩定性之間取得較好平衡。不過實際設定仍需依模型大小與用途做微調。

⚠️ 提醒：強度提高的同時，也會增加材料收縮造成翹邊的可能性，建議搭配固體膠或在切片軟體中加入 Brim 來改善附著力。

確定模型的受力方向

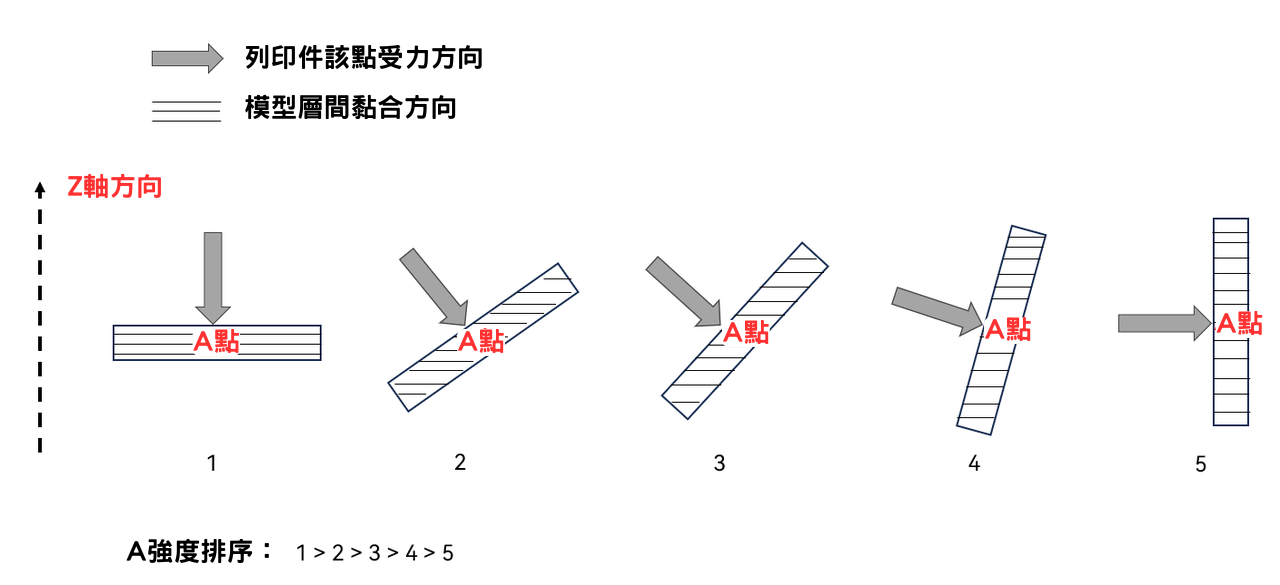

在進行列印之前，建議先評估模型在實際使用時的主要受力方向。接著可依據此方向調整模型的擺放角度，使受力方向與耗材擠出層面呈現約 90 度的夾角。這樣能有效提升列印成品的強度與耐用性。可以參考下方示意圖，比較不同擺放方式，以確認目前的擺放是否接近最佳受力配置。

使用修改器增加局部強度

以扳手為例，兩端在使用時承受較大應力，因此需要加強結構強度；其餘部分可使用標準設定，以縮短列印時間並減少材料消耗。

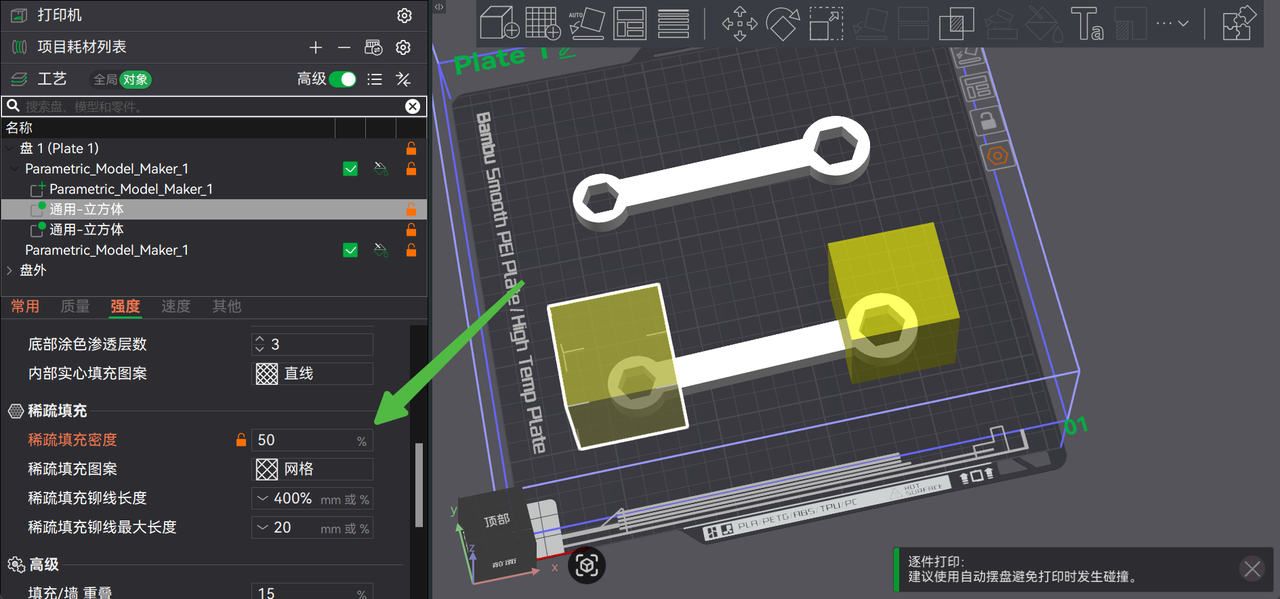

此時可於扳手兩端添加修改器（如調整過位置與形狀的圓柱），確保完全覆蓋需要強化的區域。然後只針對這些區域將填充密度提升到較高值（例如 50%）。

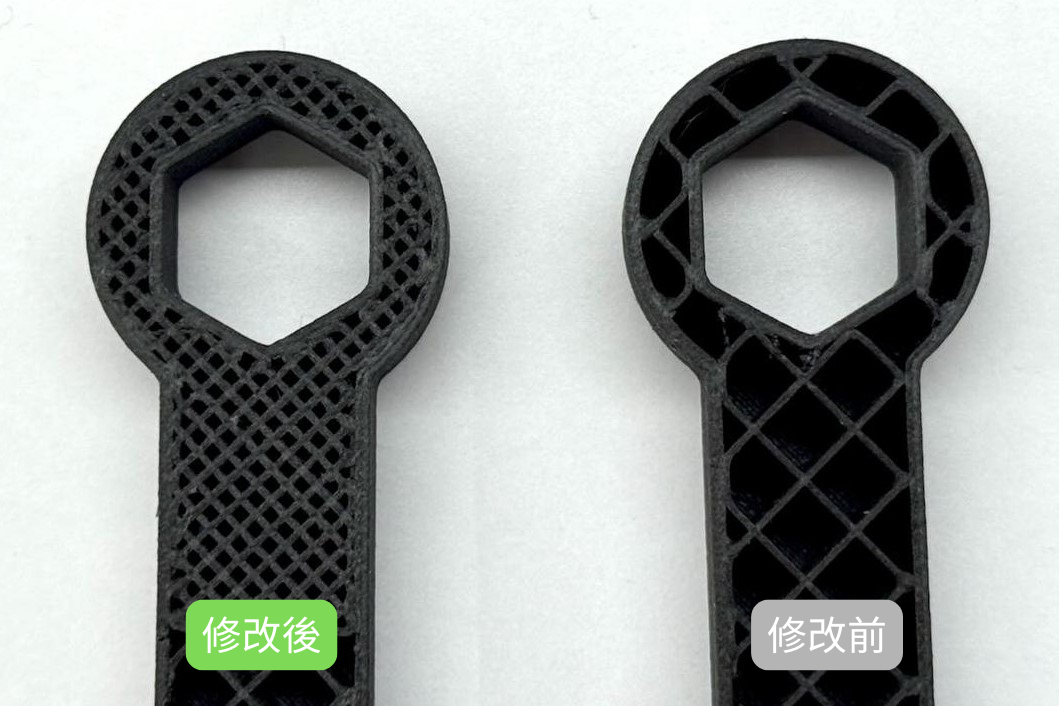

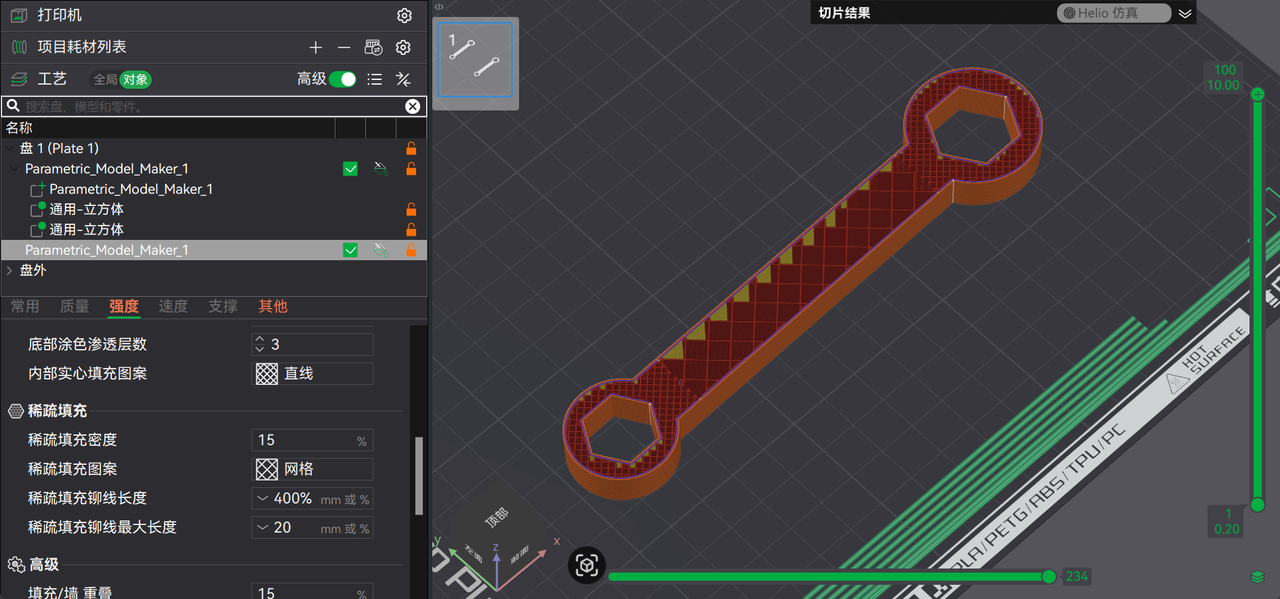

切片完成後，透過預覽即可明顯看到修改器覆蓋區域的內部填充密度顯著提高，從而提升這些關鍵部位的力學強度。

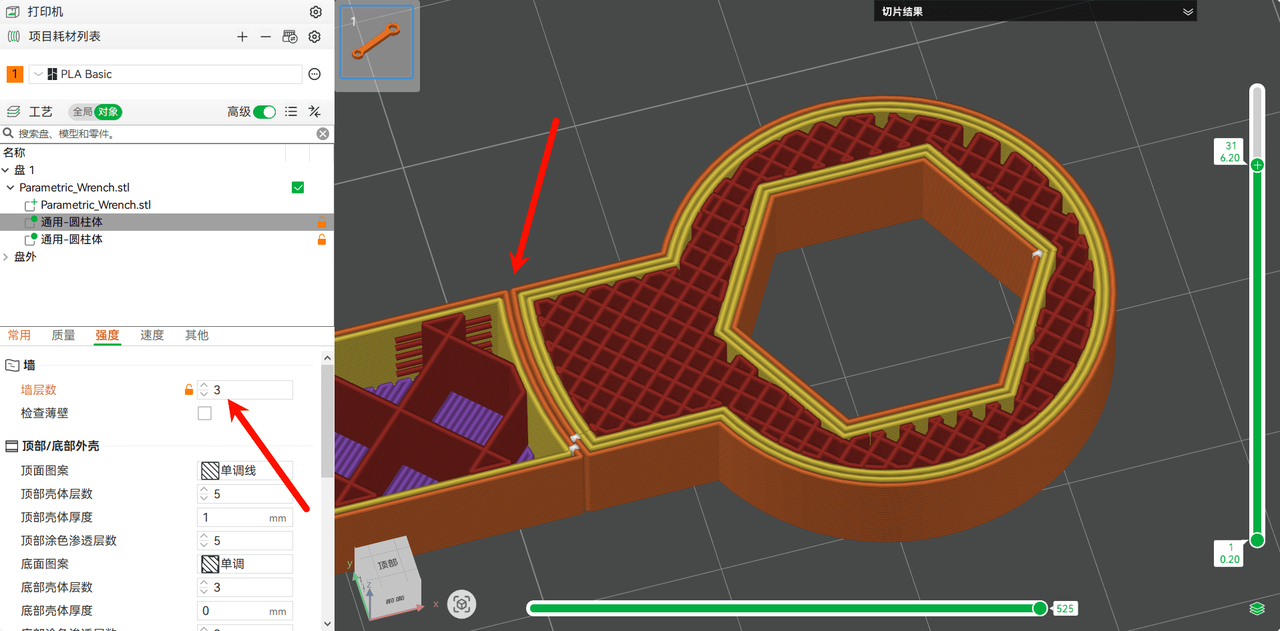

⚠️重要提醒：若修改器未能完全覆蓋模型的橫截面，在此情況下調整「牆層數」設定，可能會導致列印路徑出現不連續（如圖所示）。由於牆體屬於連續構建結構，當修改器覆蓋不完整時，其局部修改區域將與主體產生路徑斷裂。因此，務必在切片預覽中仔細檢查此類問題。

支撐參數設定

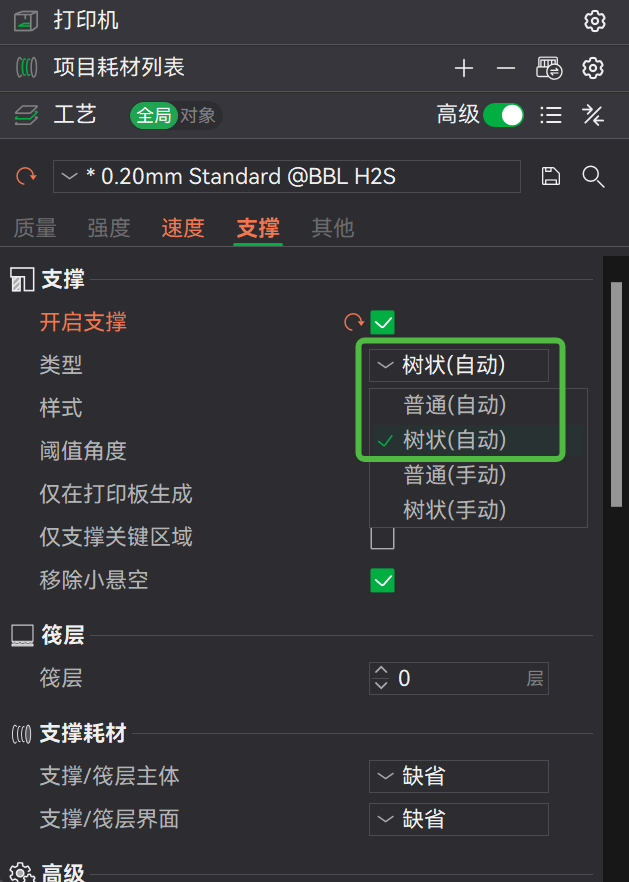

可嘗試使用普通支撐，其支撐效果相較於樹狀支撐有明顯提升，但相對也會增加拆除難度。若模型不適合使用普通支撐，可改為混合樹狀模式，軟體將會自動在適合的區域生成普通支撐。

高溫耗材橋接

由於高溫耗材的噴嘴擠出溫度較高，熔融絲材在擠出後難以透過空氣快速冷卻並固化，因此在列印懸空橋接結構時無法迅速定型，容易出現明顯下垂現象。
若模型包含較長的橋接區域，建議建立支撐結構，以為懸空的熔融材料提供必要的支撐力，避免垂落並確保列印品質。

以上為高溫碳纖維耗材列印的實用優化技巧整理。透過合理設定參數與結構策略，可在強度、穩定性與表面品質之間取得良好平衡。實際應用時建議依模型特性進行調整，以達到最佳列印效果。

📩 歡迎加入我們的官方 LINE 獲得即時技術支援、操作諮詢，或預約機器展示與賞機服務

📖 如果你對 3D 列印還有其他疑問，也歡迎閱讀更多相關文章
