如何解決耗材黏嘴

在列印過程中，熔融耗材有時會黏附在噴嘴表面，而不是完全沉積於模型上。這可能造成局部缺料、表面不平整，甚至影響列印品質。

若沾附的耗材持續累積，可能形成較大的材料團塊，進而導致列印中斷或失敗。

遇到此情況時，可先將噴嘴加熱，再小心清除噴嘴表面的殘留耗材，以恢復正常列印。

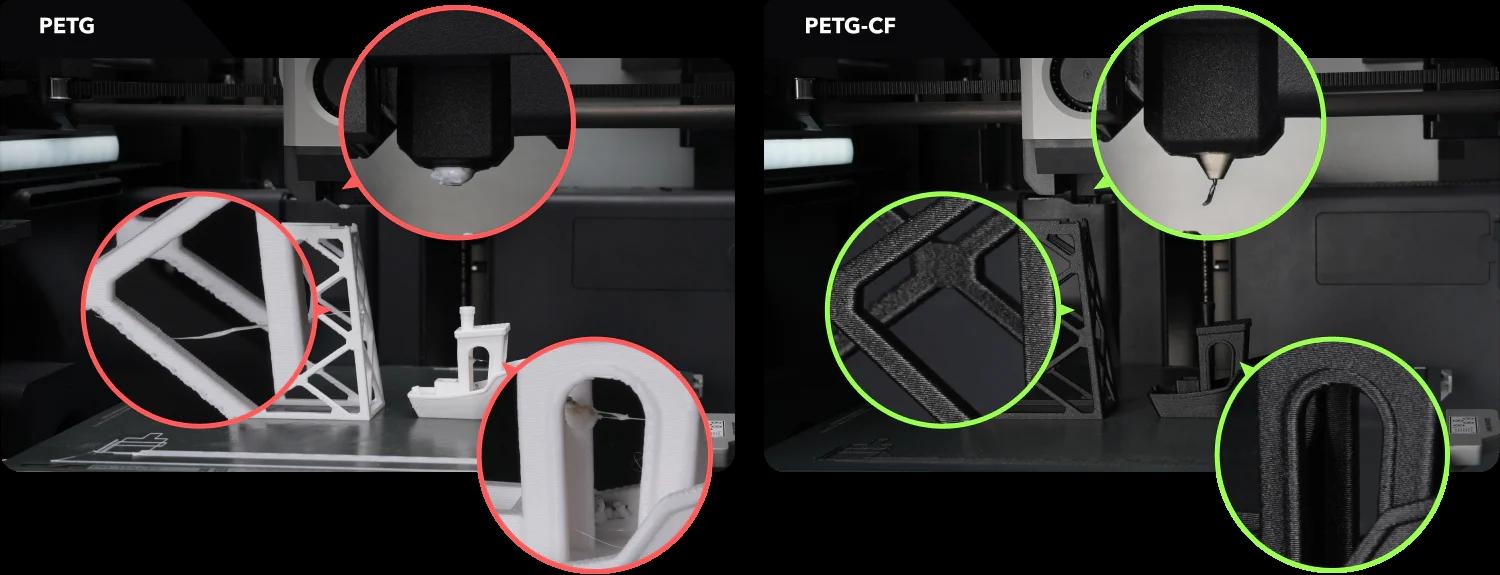

黏嘴現象通常較容易出現在 PETG 系列耗材，例如一般 PETG 與 PETG-CF。相較於市面上部分品牌，Bambu PETG Basic 和 Bambu PETG-CF 透過配方優化，大幅降低了黏嘴發生的機率。即使偶爾出現黏嘴，通常也不會太嚴重，很少因此造成列印缺料或模型缺陷。

然而，在某些特殊的列印環境或設定下，黏嘴仍有可能發生，而且部分因素會顯著提高發生的可能性。以下將針對這些常見原因進行說明，並提供相對應的解決建議。

1. 耗材受潮

雖然 PETG 類耗材的吸濕率相對較低，但若長時間暴露於潮濕環境中，仍會吸收水分，且環境濕度越高，受潮速度越快。受潮後的耗材容易引發黏嘴、拉絲、漏料及列印表面粗糙等問題。

其原因在於，耗材中的水分經過高溫噴嘴時會迅速汽化並膨脹，使噴嘴出口的熔融材料向四周擴散。當部分熔融耗材附著於噴嘴外壁時，便可能造成黏嘴。

建議將料卷放入熱風循環烘箱中，以 65～75 °C 烘乾約 8 小時，或使用 X1C 的熱床功能對耗材進行乾燥，以降低黏嘴發生的機率。

2. 流量比例過高或噴嘴磨損

PETG 耗材建議使用 0.93～0.96 的流量比例。

• 低於 0.93：容易缺料，模型層間強度也可能不足。
• 高於 0.96：雖然層間結合較牢固，但漏料和黏嘴的機率也會提高。

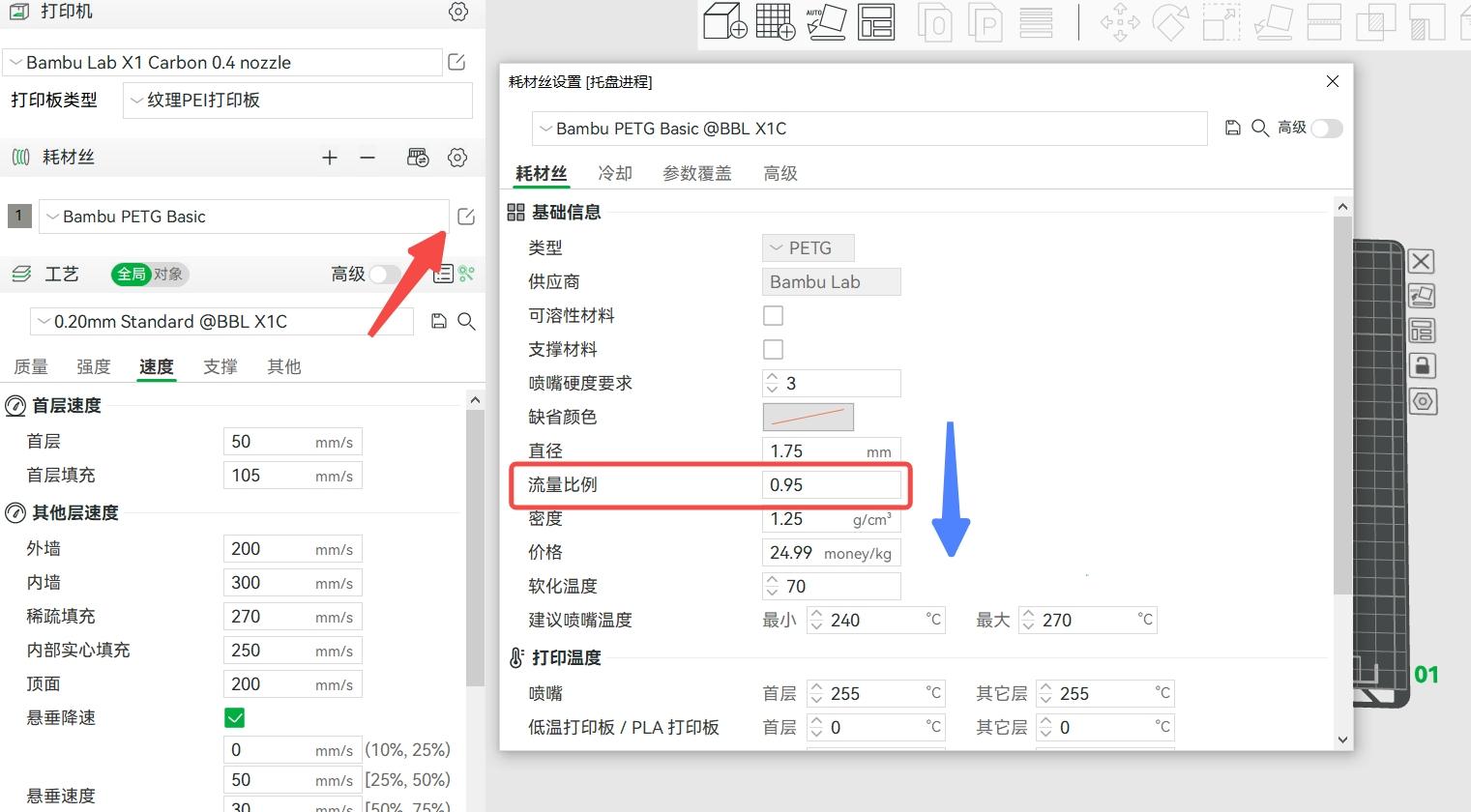

Bambu PETG Basic 和 Bambu PETG-CF 的預設值為 0.95，建議維持此設定，不要再提高。

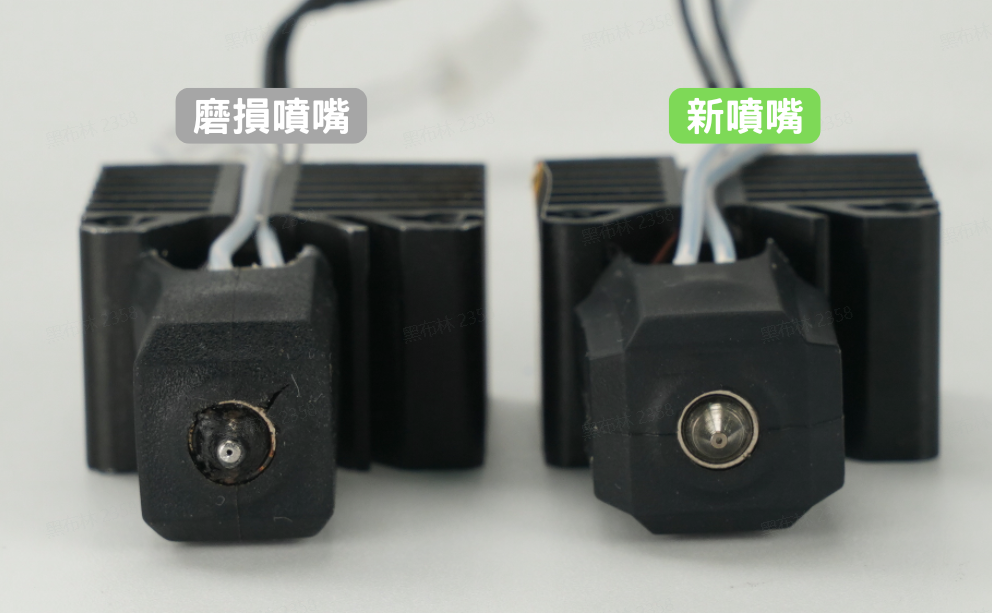

如果使用已乾燥的耗材仍出現黏嘴，請先檢查噴嘴是否磨損。若已磨損，請更換噴嘴；若沒有磨損，可將流量比例略微降低至 0.93～0.94 試試看。

3. 列印速度過低或噴嘴溫度過高

一般而言，在合理的列印範圍內，列印速度越快，單位時間內需要熔融的耗材越多，因此需要較高的噴嘴溫度，以確保耗材能充分熔融，避免因熔融不足而造成缺料。

相反地，當列印速度較慢時，耗材會在噴嘴內停留較長時間，受熱更加充分，熔融材料的流動性也會提高。若此時仍維持較高的噴嘴溫度，便可能導致拉絲、漏料及黏嘴等問題。

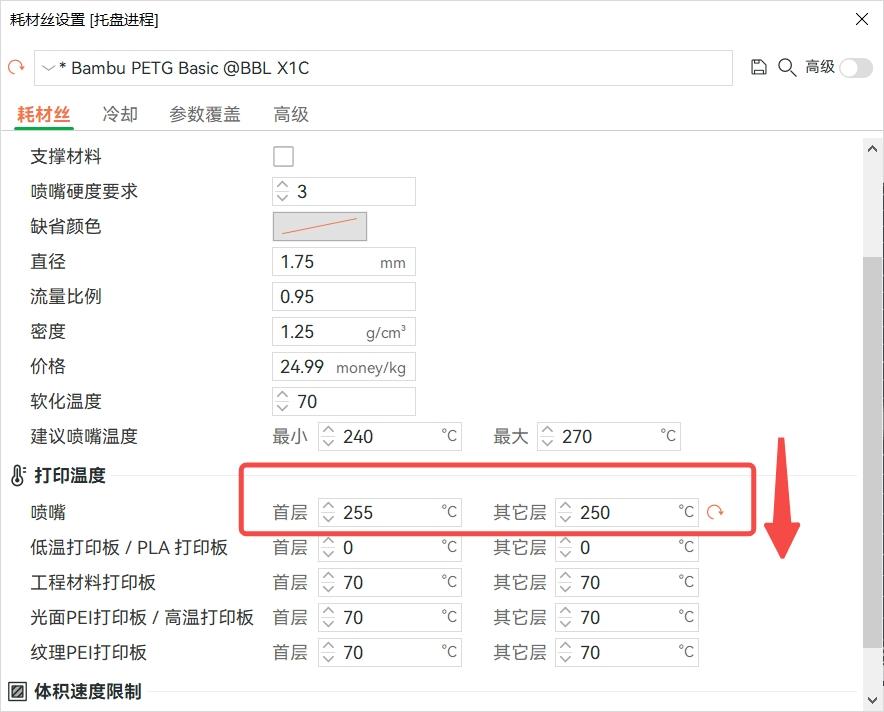

因此，當降低列印速度或最大體積流量（對應最高列印速度）時，建議同步適度降低噴嘴溫度，以維持穩定的列印品質。

4. 擦嘴零件磨損或異常

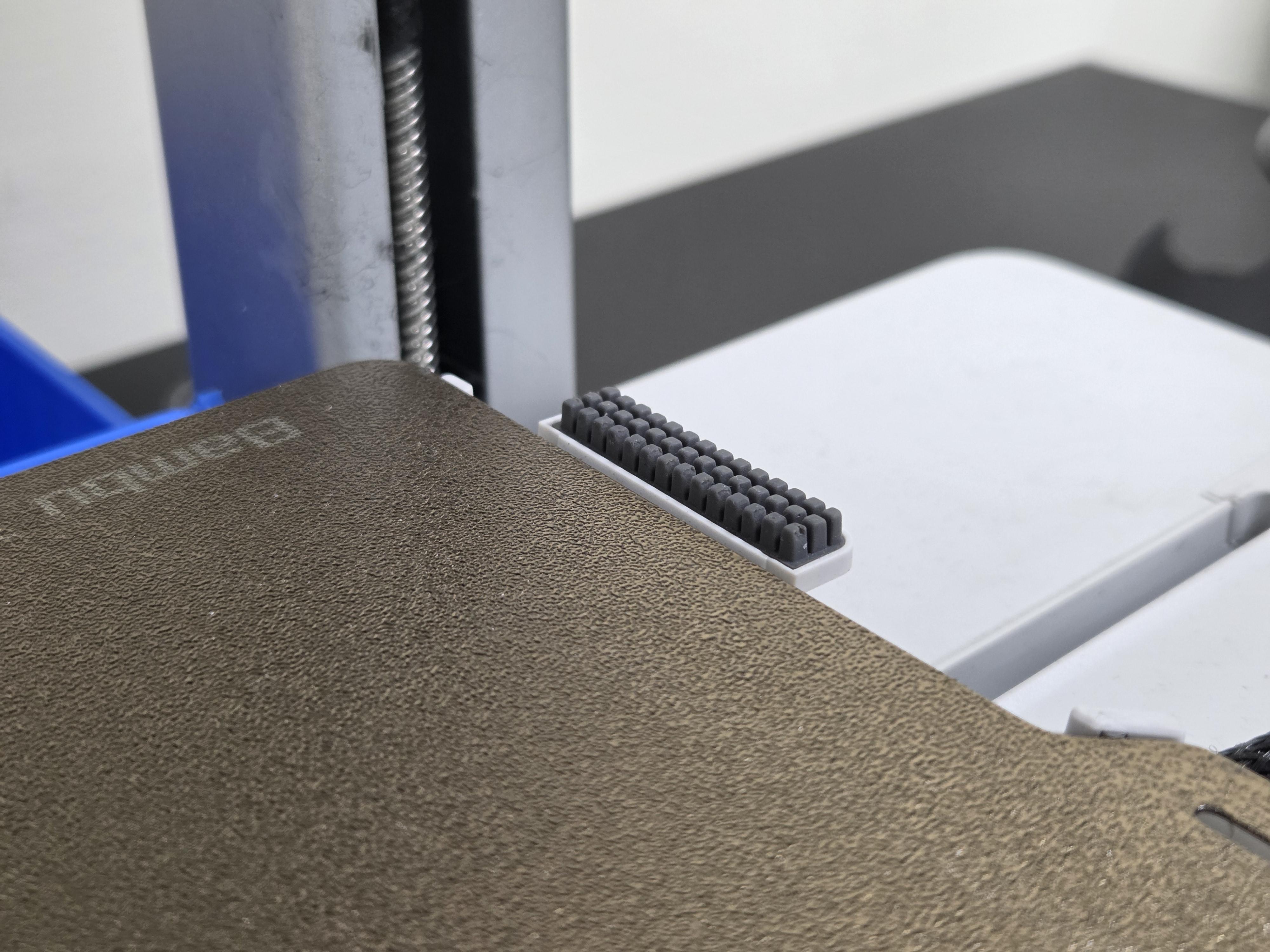

擦嘴零件在長時間使用後，可能因磨損、鬆動、高度降低或損壞，而降低清潔噴嘴的效果，使殘留耗材無法有效清除，進而造成黏嘴。

建議透過以下方式檢查擦嘴零件是否異常：

• 目視檢查是否有磨損或損壞。
• 用手輕撥擦嘴零件，確認是否有鬆動情形。
• 關閉電源後，將工具頭推至擦嘴零件位置，比較其高度是否正常。
• 推動工具頭快速碰觸擦嘴零件，確認其固定狀態是否正常。

若確認擦嘴零件存在上述問題，請進行維修或更換。

5. 模型路徑規劃不佳

有些模型本身就包含大量跳躍移動（空駛），或因模型擺放位置不理想，使列印時需要頻繁進行較長距離的移動。在這些移動過程中，噴嘴內的熔融耗材容易滲出，並附著在噴嘴外緣，隨著列印持續進行而逐漸累積，最後形成黏嘴。

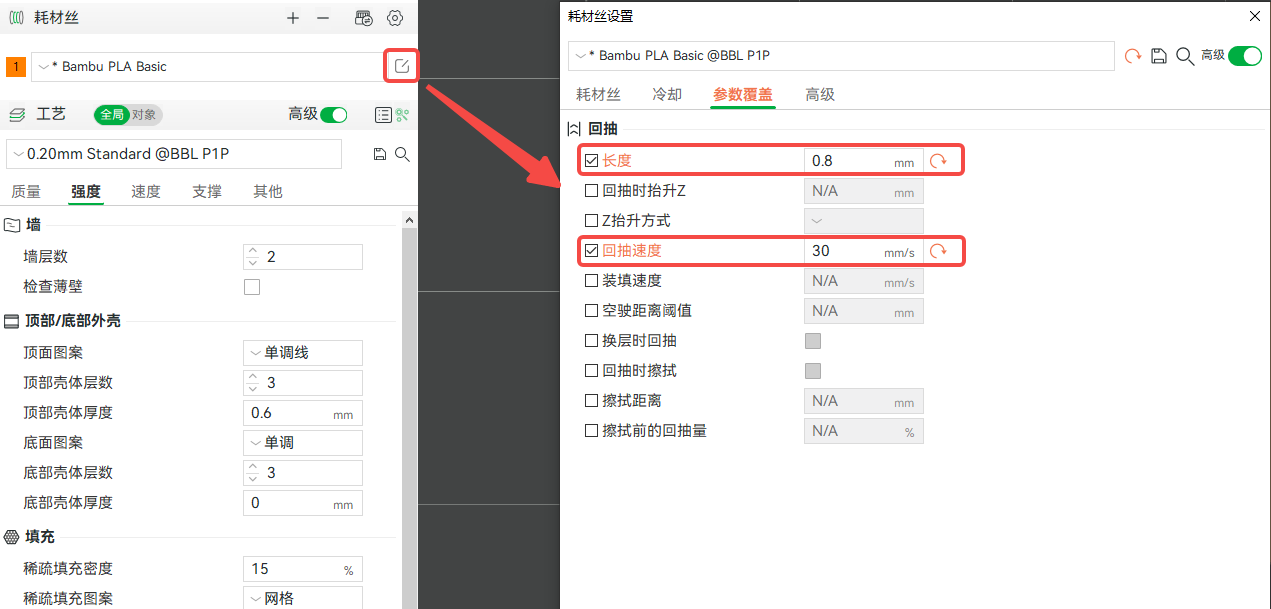

若遇到這種情況，建議重新安排模型擺放方式，盡可能減少長距離空駛。此外，也可以適度提高回抽長度與回抽速度，以降低滲料的情況。

⚠️注意： 回抽長度並非越大越好，設定過高反而可能造成噴嘴堵塞，通常建議不要超過 2 mm。

黏嘴通常不是由單一原因造成，而是耗材狀態、列印設定、設備狀況與模型路徑等多種因素共同影響的結果。因此，當遇到黏嘴問題時，建議不要只調整單一參數，而是依照本文的建議逐項檢查，逐步排除可能原因。

完成適當的調整後，大多數黏嘴問題都能獲得明顯改善，讓列印過程更加穩定，並獲得更好的列印品質。

📩 歡迎加入我們的官方 LINE 獲得即時技術支援、操作諮詢，或預約機器展示與賞機服務

📖 如果你對 3D 列印還有其他疑問，也歡迎閱讀更多相關文章
