Phrozen EL400彈性樹脂
彈韌兼具，高度抗撕裂的理想軟料極致彈力，
高度延展性擁有4倍超高拉伸強度（斷裂延伸率： 391%*），
EL400 樹脂如橡膠般的柔韌與硬度，提供超越極限的長效穩定。
高度延展性擁有4倍超高拉伸強度（斷裂延伸率： 391%*），
EL400 樹脂如橡膠般的柔韌與硬度，提供超越極限的長效穩定。
3,430
- 商品描述
- 常見問題
🔷彈韌兼具，高度抗撕裂的理想軟料
測試模型輕鬆承受高達 60,000次重複彎曲*，撕裂強度達 39.1 kN/m，橡膠般的柔韌特性，長時間使用不易損壞，讓您輕鬆創造無限可能。
*彎曲疲勞測試（23℃，60°彎曲，100次 循環/分鐘）
🔺極致彈力，高度延展性
擁有4倍超高拉伸強度（斷裂延伸率： 391%*），EL400 樹脂如橡膠般的柔韌與硬度，提供超越極限的長效穩定。
🔺超凡回彈力，穩定不變形
具備50-55%的回彈率，變形後迅速恢復原狀，適用於長期測試與反覆驗證的產品開發過程，確保列印物件耐用持久。
🔺應用實例
EL400擁有反覆彎曲與高度抗撕裂的特性，特別適用於高強度使用情境而不會輕易損壞或破裂，例如腳踏車坐墊以及運動鞋結構底。
使用指南
| 設置項目 | 建議設定值 |
|---|---|
| 列印厚度 | 100 微米 |
| 模型壁厚 | ≥ 1.5 毫米 |
| 回程速度 | 120 - 150 毫米/分鐘 |
| 支撐厚度 | 1.0 毫米 或 ≥ 1.2 毫米 |
- 提醒:
1. 列印時建議貼底列印，可降低變形的發生。模型造型需要架設支撐可參考第2點。
2. 模型支撐或是造型之間的空間若太小有可能讓樹脂固化於縫隙中，影響列印成形。
3. 列印時建議放慢抬升及回程速度，並提高靜止時間．回程速度依模型種類調整。
4. 熱固化主要可以幫助提升材料的機械性能,特別是抗拉伸及抗撕裂強度,同時也將降低延展性,實驗室測試數據可參考第一頁TDS內容,建議可依列印模型的應用需求選擇適用的二固化方式。

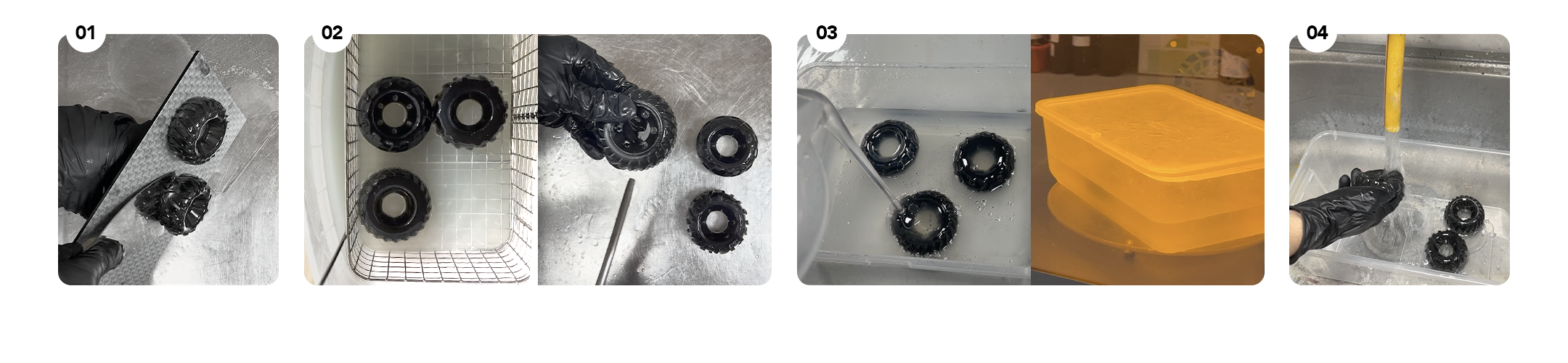

後處理方法
清潔
1. 使用 Phrozen Wash 於 95% 酒精中清洗。
2. 請務必將模型內部洗淨。
3. 清洗後靜置至少 30 分鐘，確認物件乾燥後即可進行固化。
後固化
1. 使用 Phrozen Curing Station 進行 。
2. 將模型浸泡於甘油中並進行約 60 分鐘的固化，固化完成後須盡快取出。(浸泡甘油可提高模型完整度，降低表面黏度。)
*提醒： 浸泡甘油時物件之間需有間隔，以避免模型固化黏在一起。請勿長時間浸泡於酒精／甘油 / 水中，以避免樹脂吸收溶劑而膨脹變形。
模型清洗
1. 以清水洗淨固化完成的模型。2. 清洗後放置於陰涼、通風的室內環境陰乾。3. 如果需要再增加抗撕裂與回彈等表現，可再加熱 80°C 烘烤 2 小時。(請參考上面規格)。
*提醒：清洗或後固化後需立即將物件清洗乾淨，勿長時間浸泡於水中或甘油中，以避免樹脂吸收溶劑而膨脹變形。
